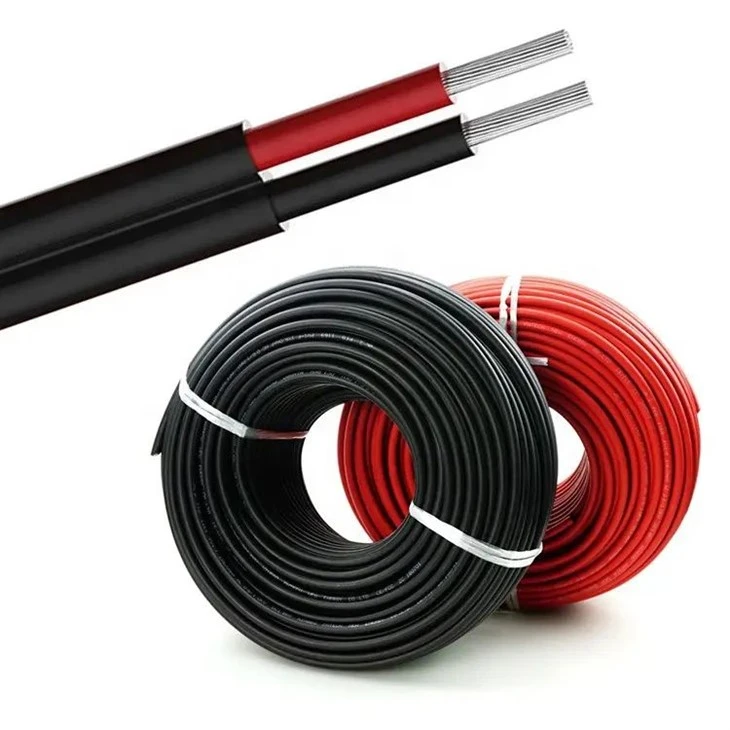

Fotovoltaik kabellarning asosiy xususiyatlari

Elektr xususiyatlari

1. DC qarshilik

Tayyor kabelning Supero'tkazuvchilar yadrosining DC qarshiligi 20 gradusda 5,09Ō / km dan oshmaydi.

2 Suvga cho'milish kuchlanish sinovi

Tayyor kabel (20m) 1 soat davomida (20±5) daraja suvga botirilgandan so'ng, 5 daqiqa kuchlanish sinovidan (AC 6,5kV yoki DC 15kV) keyin buzilmaydi.

3 DC kuchlanishiga uzoq muddatli qarshilik

Namuna uzunligi 5 m va 3% natriy xlorid (NaCl) bo'lgan distillangan suvga (85 ± 2) darajada (24 0 ± 2) soat davomida joylashtiriladi, ikkala uchi ham 30 sm suvga ta'sir qiladi. Sim yadrosi va suv o'rtasida 0,9 kV doimiy kuchlanishni qo'llang (o'tkazuvchi sim yadrosi musbat elektrodga, suv esa salbiy elektrodga ulangan). Namuna olingandan so'ng, suvga cho'mish kuchlanish sinovini o'tkazing. Sinov kuchlanishi AC 1kV, va hech qanday buzilish talab qilinmaydi.

4 Izolyatsiyaga qarshilik

20 gradusda tayyor kabelning izolyatsiyalash qarshiligi 1014Ō · sm dan kam emas.

90 gradusda tayyor kabelning izolyatsiyalash qarshiligi 1011ũ · sm dan kam emas.

5 Qoplama yuzasiga qarshilik

Tayyor simi qobig'ining sirt qarshiligi 109Ō dan kam bo'lmasligi kerak.



Ishlash testi





1. Yuqori haroratli bosim sinovi (GB/T 2951.31-2008)

Harorat (140±3) daraja , vaqt 240min, k=0.6, chuqurlik chuqurligi izolyatsiya va qobiqning umumiy qalinligining 50% dan oshmasligi kerak. Va AC6,5kV, 5 min kuchlanish sinovini o'tkazing, buzilmasligi kerak.

2 Nam issiqlik sinovi

Namuna 1000 soat davomida harorat 90 daraja va nisbiy namlik 85% bo'lgan muhitga joylashtiriladi. Xona haroratiga sovutilgandan so'ng, sinovdan oldingi bilan solishtirganda, tortishish kuchining o'zgarish tezligi -30% dan kam yoki unga teng, va uzilishdagi cho'zilish tezligi -30 ga teng yoki kamroq. %.

3 Kislota va ishqor eritmasi sinovi (GB/T 2951.21-2008)

Ikki guruh namunalar 45 g/L konsentratsiyali oksalat kislota eritmasiga va 40 g/l konsentratsiyali natriy gidroksid eritmasiga botirildi. Harorat 23 daraja, vaqt esa 168 soat edi. Eritmaga botirishdan oldingi bilan solishtirganda, valentlik kuchining o'zgarish tezligi ±30% dan kam yoki teng, uzilishdagi cho'zilish 100% dan katta yoki teng edi.

4 Muvofiqlik testi

Butun kabel 7 × 24 soat (135 ± 2) darajada eskirgandan so'ng, izolyatsiyaning qarishidan oldin va keyin valentlik kuchining o'zgarish tezligi ± 30% dan kam yoki unga teng, va uzilishdagi uzayishning o'zgarish tezligi kamroq. yoki ±30% ga teng; g'ilofning qarishidan oldin va keyin cho'zilish kuchining o'zgarish darajasi -30% dan kam yoki unga teng, uzilishdagi cho'zilish tezligi ±30% dan kam yoki teng.

5 Past haroratli zarba sinovi (GB/T 2951da 8,5.14-2008)

Sovutish harorati -40 daraja , vaqt 16 soat, tushgan og'irlik massasi 1000g, zarba blokining massasi 200g, tushish balandligi 100mm, sirtda ko'rinadigan yoriqlar bo'lmasligi kerak.

6 Past haroratli egilish sinovi (GB/T 2951da 8,2.14-2008)

Sovutish harorati (-40 ± 2) daraja, vaqt 16 soat, sinov tayog'ining diametri kabelning tashqi diametridan 4 ~ 5 marta va u 3 ~ 4 marta o'ralgan. Sinovdan keyin qobiq yuzasida ko'rinadigan yoriqlar bo'lmasligi kerak.

7 Ozonga chidamlilik sinovi

Namuna uzunligi 20sm va quritish idishida 16 soat davomida joylashtiriladi. Bükme sinovida ishlatiladigan sinov tayog'ining diametri kabelning tashqi diametridan (2±0,1) barobar. Sinov kamerasi: harorat (4{14}}±2) daraja, nisbiy namlik (55±5)%, ozon konsentratsiyasi (200±50)×10-6%, havo oqimi: sinov kamerasidan 0,2~0,5 marta hajmi/min. Namuna 72 soat davomida sinov kamerasiga joylashtiriladi. Sinovdan keyin qobiq yuzasida ko'rinadigan yoriqlar bo'lmasligi kerak.

8 Ob-havoga chidamlilik/UV sinovi

Har bir davr: sug'orish 18 daqiqa, ksenon chiroqni quritish 102 daqiqa, harorat (65±3) daraja, nisbiy namlik 65%, to'lqin uzunligi 300~400nm ostida minimal quvvat: (60±2)Vt/m2. Xona haroratida egilish sinovi 720 soatdan keyin amalga oshirildi. Sinov tayog'ining diametri kabelning tashqi diametridan 4 dan 5 gacha bo'lishi kerak. Sinovdan keyin qobiq yuzasida ko'rinadigan yoriqlar bo'lmasligi kerak.

9 Dinamik penetratsiya testi

Xona harorati sharoitida kesish tezligi 1N / s ni tashkil qiladi va kesish sinovlari soni: 4 marta. Har safar sinov namunasi davom ettirilganda, namunani 25 mm oldinga siljitish va soat yo'nalishi bo'yicha 90 daraja aylantirish kerak. Prujinali po'lat igna mis sim bilan aloqa qilgan paytda F penetratsion kuchini yozing. Olingan oʻrtacha qiymat 150·Dn1/2 N dan katta yoki unga teng (4mm2 kesma Dn=2,5mm)

10 tishga chidamli

Har bir qismda bir-biridan 25 mm masofada joylashgan 3 ta qism namuna oling va jami 4 ta chuqurchaga aylanish uchun 90 daraja aylantiring. Chuqurlik chuqurligi {{10}},05 mm va ular mis simlarga perpendikulyar. Namunalarning uchta qismi mos ravishda -15 daraja, xona harorati va +85 daraja sinov kameralariga 3 soat davomida joylashtirildi va keyin tegishli sinov kameralaridagi mandrelga o'ralgan. Mandraning diametri kabelning minimal tashqi diametridan (3 ± 0,3) ko'pdir. Har bir namuna uchun kamida bitta ball tashqarida joylashgan. AC0,3kV kuchlanishli suvga cho'mish kuchlanish sinovi buzilishsiz o'tkazildi.

11 g'ilofning issiqlik qisqarishi sinovi (11 GB/T 2951.13-2008)

Namunani L{0}}mm uzunlikda kesib oling, uni 120 darajaga qizdirilgan pechga 1 soat qo'ying, so'ng uni olib, xona haroratiga qadar sovutib oling. Ushbu issiq va sovuq tsiklni 5 marta takrorlang va nihoyat xona haroratiga sovuting. Namunaning termal qisqarish tezligi 2% dan kam yoki teng bo'lishi kerak.

12 Vertikal yonish testi

Tayyor kabel 4 soat davomida (60±2) darajaga qo'yilgandan so'ng, GB/T 18380da ko'rsatilgan vertikal yonish testini bajaring.12-2008.

13 Galogen tarkibini tekshirish

PH va o'tkazuvchanlik

Namunani joylashtirish: 16 soat, harorat (21 ~ 25) daraja, namlik (45 ~ 55)%. Har birining og'irligi (1000±5) mg bo'lgan ikkita namuna 0,1 mg dan kam zarrachalargacha maydalangan. Havo oqimi (0,0157·D2) l·h-1±10%, yonish qayig'i va o'choq isitish effektli maydonining cheti orasidagi masofa 300 mm dan katta yoki unga teng, yonish qayig'idagi harorat bo'lishi kerak 935 darajadan katta yoki unga teng, yonish qayig'idan 300 m masofada (havo oqimi yo'nalishi bo'yicha) ) Harorat 900 darajadan katta yoki unga teng bo'lishi kerak.

Sinov namunasi natijasida hosil bo'lgan gaz 450ml (PH qiymati 6,5±1.0; o'tkazuvchanligi 0,5 mkS/mm dan kam yoki unga teng) distillangan suv bo'lgan gaz yuvish shishasi orqali yig'iladi. Sinov muddati: 30 min. Talablar: PH 4,3 dan katta yoki teng; o'tkazuvchanlik 10mS/mm dan kam yoki unga teng.

Muhim elementlarning tarkibini katlayın
Cl va Br tarkibi

Namunani joylashtirish: 16 soat, harorat (21 ~ 25) daraja, namlik (45 ~ 55)%. Har birining og'irligi (500~1000) mg bo'lgan ikkita namuna 0,1 mg gacha maydalangan.

Havo oqimi tezligi (0.0157·D2)l·h-1±10% ni tashkil qiladi va namuna 40 daqiqadan (800±10) darajagacha teng ravishda isitiladi va 20 daqiqa davomida saqlanadi.

Sinov namunasi hosil qilgan gaz har birida 220ml/0,1M natriy gidroksid eritmasi bo'lgan gaz yuvish shishasi orqali so'riladi; ikkita gaz yuvish shishasidan suyuqlik o'lchash kolbasiga AOK qilinadi. Shu bilan birga, gaz yuvish shishasi va uning aksessuarlari distillangan suv bilan tozalanishi va o'lchov kolbasiga yuborilishi kerak. 1000 ml. Xona haroratiga sovutgandan so'ng, o'lchash shishasiga 200 ml eritmani tomizish uchun pipetkadan foydalaning. 4 ml konsentrlangan nitrat kislota, 20 ml 0,1 M kumush nitrat va 3 ml nitrobenzol qo'shing, so'ngra oq flok to'planguncha aralashtiring; 40% ammoniy sulfat qo'shing. Suvli eritma va bir necha tomchi nitrat kislota eritmasi yaxshilab aralashtiriladi, magnit aralashtirgich bilan aralashtiriladi va ammoniy vodorod sulfat titrlash eritmasi qo'shiladi.

Talablar: Ikki namunaning sinov qiymatlarining o'rtachasi: HCL {0}} dan kam yoki unga teng,5%; HBr 0,5% dan kam yoki teng;

Har bir namunaning sinov qiymati ikkita namunaviy sinov qiymatining o'rtacha qiymatidan kam yoki unga teng ±10%.

F tarkibi

25~30mg namunali materialni 1L kislorodli idishga soling, 2~3 tomchi alkanol tushiring va 5ml 0,5M natriy gidroksid eritmasidan qo'shing. Blokning yonishiga ruxsat bering va qoldiqni ozgina chayish orqali 50 ml o'lchov stakaniga quying.

Namuna eritmasiga 5 ml bufer eritmasi aralashtiriladi va belgilangan belgiga yetguncha eritma yuviladi. Namuna eritmasining ftor konsentratsiyasini olish uchun kalibrlash egri chizig'ini chizing va hisoblash orqali namunadagi ftor miqdorini oling.

Talablar: 0,1% dan kam yoki unga teng.

14 Izolyatsiya va qoplama materiallarining mexanik xususiyatlari

Qarishdan oldin izolyatsiyaning kuchlanish kuchi 6,5N/mm2 dan katta yoki unga teng, uzilish cho'zilishi 125% dan katta yoki teng, g'ilofning tortishish kuchi 8 dan katta yoki teng.0 N/mm2 va uzilishdagi cho'zilish 125% dan katta yoki teng.

7×24 soat davomida (150±2) darajada qarigandan so'ng, izolyatsiya va qoplamaning qarishidan oldin va keyin cho'zilish kuchining o'zgarish darajasi -30% dan kam yoki unga teng, va uzilishdagi cho'zilish tezligi Izolyatsiya va qoplamaning qarishidan oldin va keyin -30% dan kam yoki unga teng.

15 Issiq kengaytirish testi

20N/sm2 yuk ostida, namuna 15 daqiqa davomida (200±3) darajada termal cho'zilish sinovidan o'tgandan so'ng, izolyatsiya va g'ilofning cho'zilishining oraliq qiymati 100% dan oshmasligi kerak. Sinov bo'lagi pechdan chiqarib, sovutilgandan so'ng, chiziqlar orasidagi masofani belgilang. O'sishning oraliq qiymati namunani pechga qo'yishdan oldingi masofaning ulushi sifatida 25% dan oshmasligi kerak.

16 issiqlik muddati

U EN 60216-1 va EN60216-2 Arrhenius egri chizig'iga muvofiq amalga oshiriladi va harorat indeksi 120 daraja. Vaqt 5000 soat. Izolyatsiya va g'ilofning uzilish tezligida cho'zilishi: 50% dan katta yoki teng. Keyin xona haroratida bükme sinovini o'tkazing. Sinov tayog'ining diametri kabelning tashqi diametridan ikki baravar ko'p. Sinovdan keyin qobiq yuzasida ko'rinadigan yoriqlar bo'lmasligi kerak. Kerakli umr ko'rish muddati: 25 yil.
